Администрирование

Автоматизация доступа

Для автоматизации контроля доступа через шлагбаумы, ворота, двери и т.п. в P360 необходимо настроить интеграцию с исполнительным оборудованием.

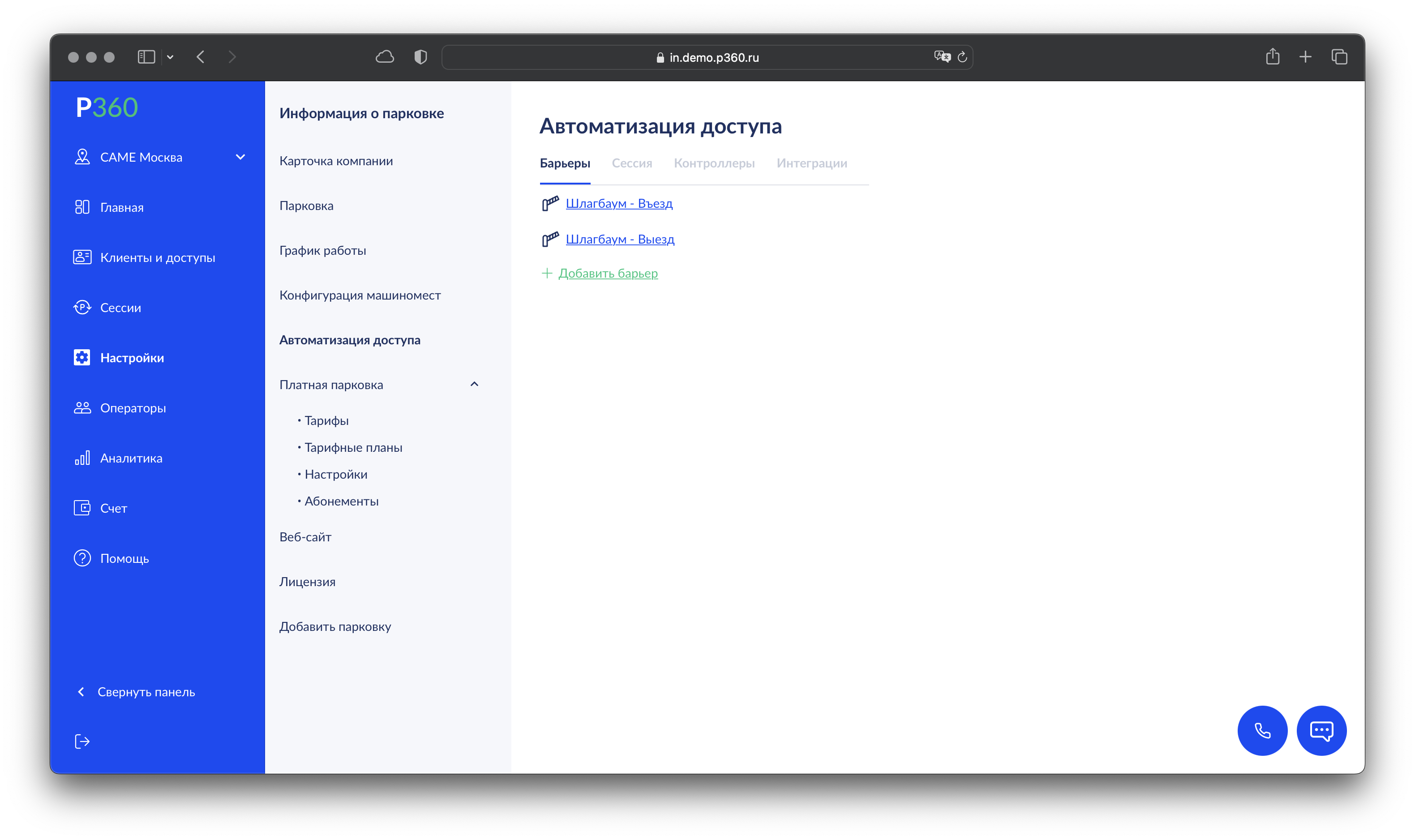

Screenshot 2023-08-25 at 16.36.30.png

Настройка интеграции P360 производится в 4 этапа при первом входе в систему. Изменить параметры интеграции позже можно в разделе Настройки → Автоматизация доступа, где все разделено по следующим блокам:

  1. Барьеры – регистрация в системе шлагбаумов, ворот, дверей и других физических ограничителей для проезда или прохода.
  2. Сессия – как пересечение различных барьеров меняет состояние парковочной сессии от Вне парковки до Завершена. Позволяет автоматически определять, въехал ли клиент на паркинг, в какой зоне находится и покинул ли парковку.
  3. Контроллеры для управления автоматикой – интеграция с контроллерами установленными на объекте, например CAME Connect или камерами распознавания госномеров.
  4. Интеграции – настройка связок между барьерами и командами контроллеров, что позволяет Р360 управлять их открытием, а клиентам проезжать без участия охраны или физических идентификаторов доступа.

1. Добавление барьеров

Под барьером в системе подразумевается физическое устройство для ограничения проезда или прохода (шлагбаум, ворота, дверь).

В случае, если проезд является реверсивным, например, шлагбаум на въезд и выезд, то в систему необходимо внести 2 барьера – первый на въезд, второй на выезд.

В Р360 внесены следующие типы барьеров:

  • Шлагбаум и Ворота – автоматический шлагбаум или ворота для ограничения проезда автомобилей на парковку или между зонами.
  • Дверь – физический барьер для пешеходов (дверь с электрозамком, калитка и т.п.), являющийся ограничителем для прохода на территорию, например, для организации доступа на подземную парковку или к лифту под СКУДом.

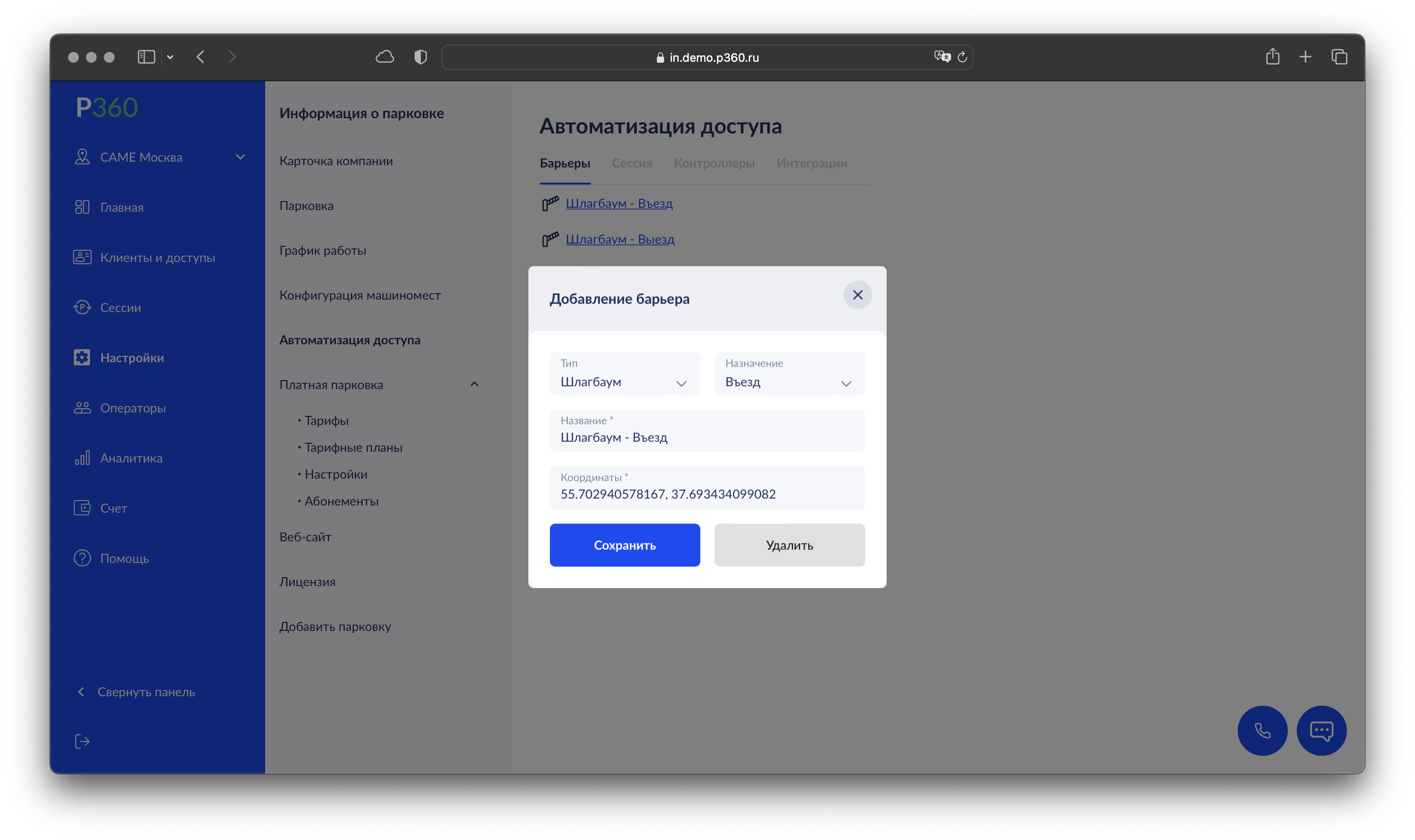

Screenshot 2023-08-29 at 13.27.54.png

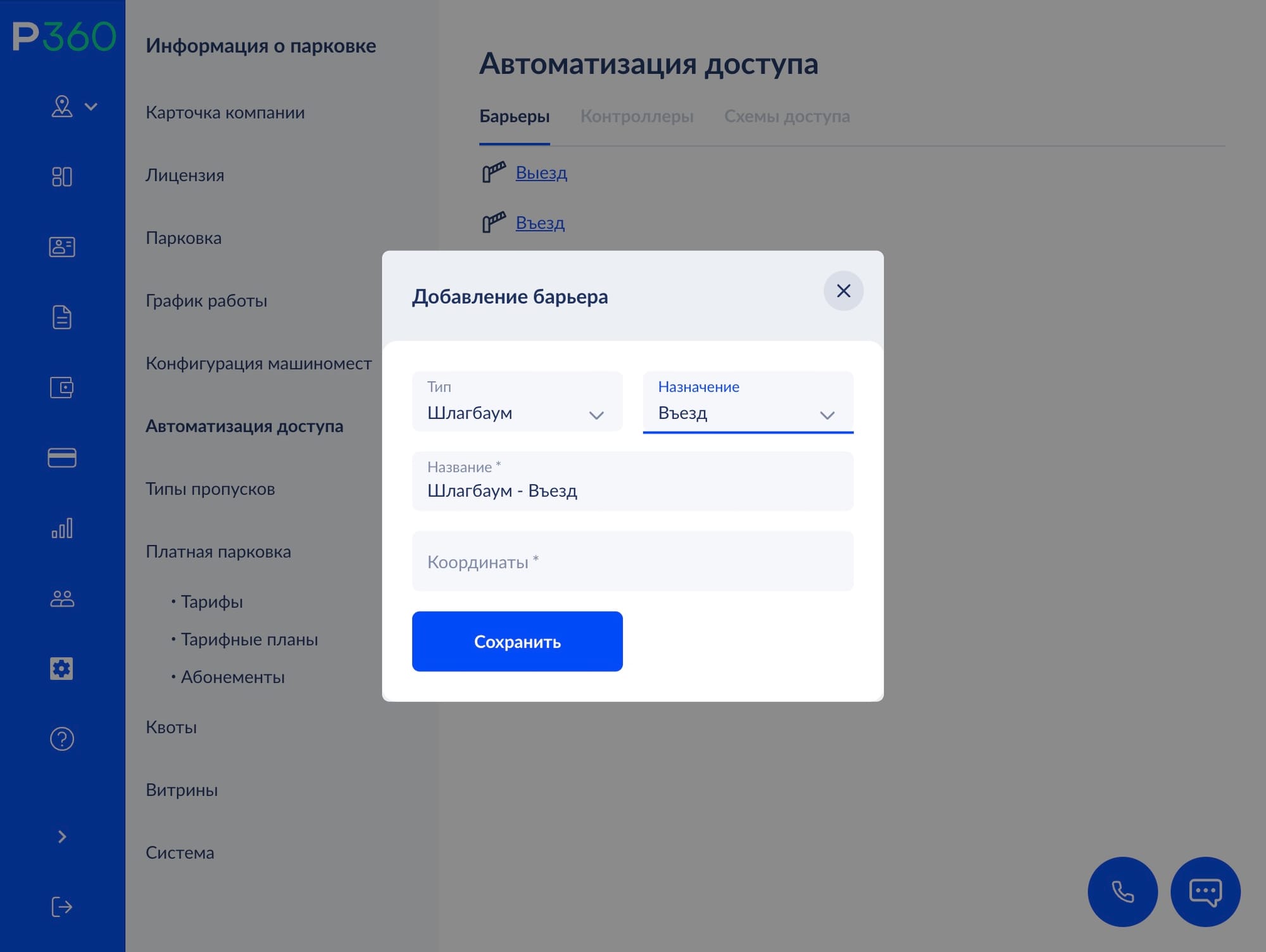

Для добавление барьера нажмите на кнопку «Добавить барьер» и заполните форму:

  • Тип – шлагбаум, ворота или дверь
  • Назначение
    • Для шлагбаумов и ворот – Въезд или Выезд
    • Для дверей – Вход, Выход, Вход/Выход (реверсивный проход)
  • Название – описание барьера. Необходимо для отображения в Личном Кабинете при дальнейших настройках.
  • Координаты – место установки. После нажатия на поле откроется карта, и на ней можно выбрать точное расположение барьера. Необходимо для отображения на карте в сторонних продуктах, таких как мобильные приложения.

2. Настройка сессии

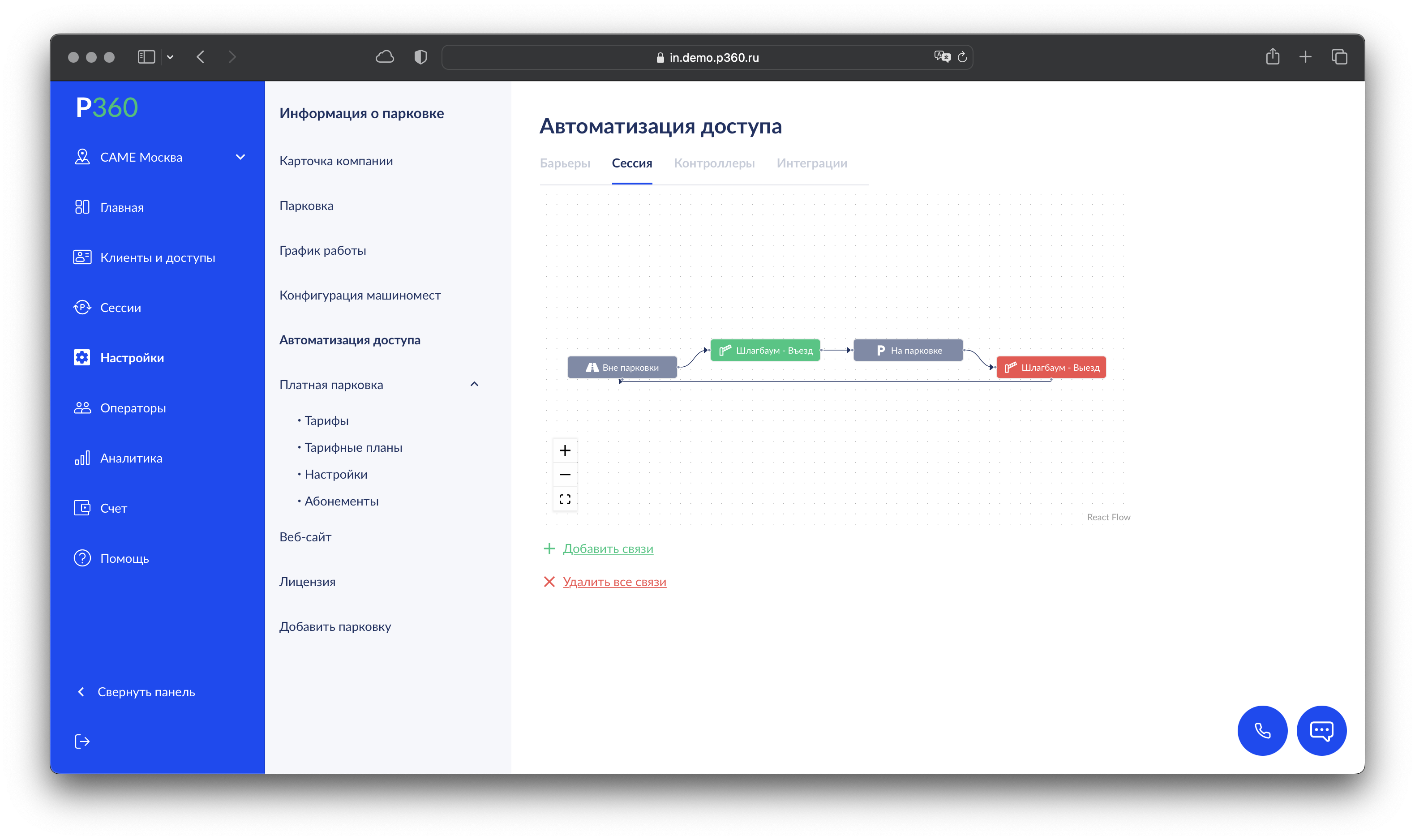

Screenshot 2023-08-29 at 13.31.02.png

В данном разделе настраивается сценарий учета парковочной сессии. В визуальной форме отмечены все Барьеры и состояния Сессии.

При пересечении Барьера на Въезд система:

  • стартует парковочную сессию;
  • сокращает количество свободных машиномест (если въезд был не по абонементу);
  • добавляет клиента (если его еще не было в системе).

При Выезде из паркинга система:

  • проверяет, оплачена ли сессия, и если нет, то прерывает сценарий, не пропуская клиента;
  • освобождает машиноместо;
  • завершает парковочную сессию.

Настройка:

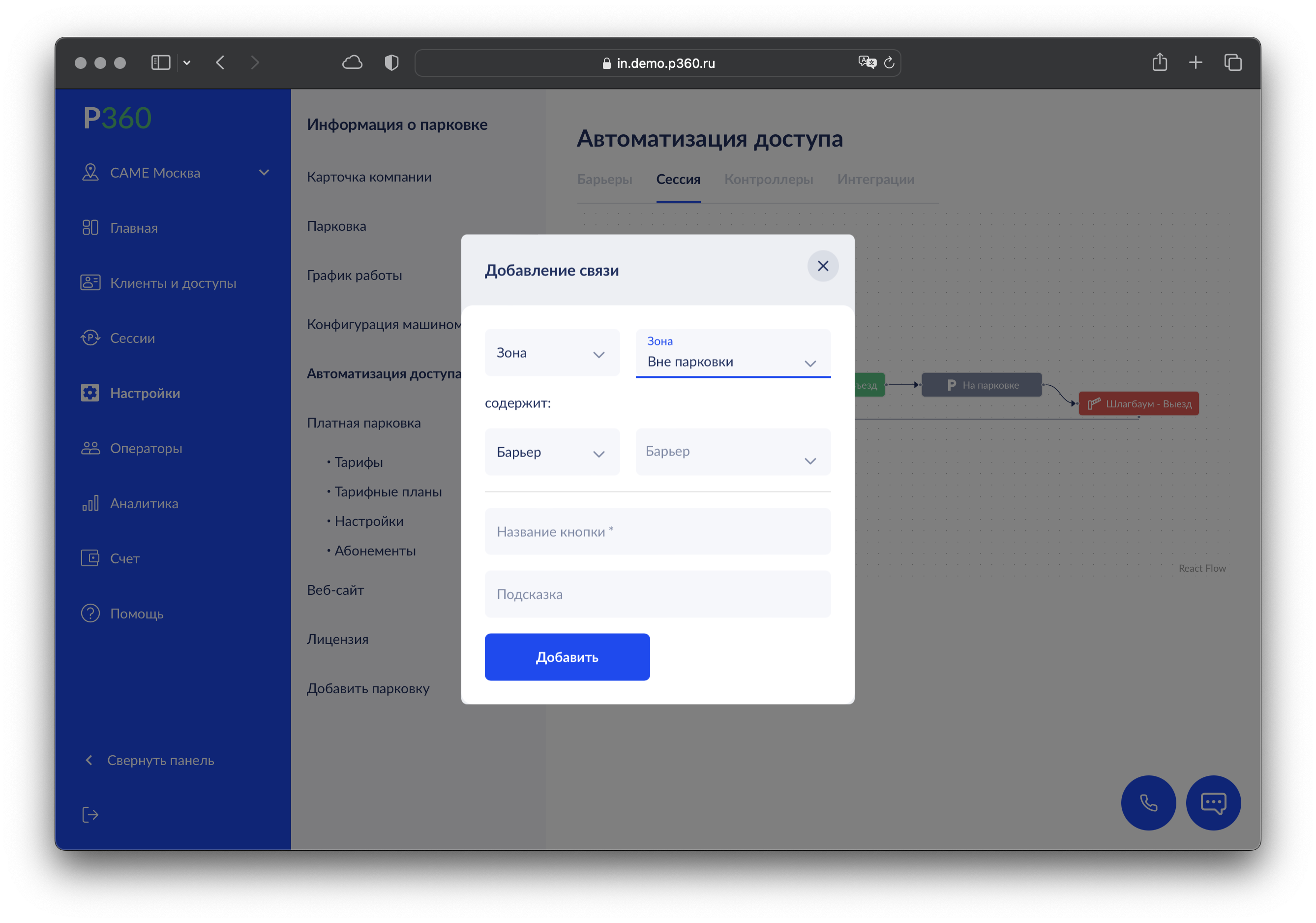

Screenshot 2023-08-29 at 14.25.05.png

Настройка сценария осуществляется через создание связей в несколько шагов.

Для создания новой связи нужно нажать на кнопку Добавить связь и заполнить форму.

  • Добавить доступные Въезды:
    1. Зона: Вне парковки
    2. Барьер: Въезд
    3. Название кнопки: Въехать (для отображения в сторонних мобильных приложениях)
    4. Подсказка: текстовое описание для пользователей мобильного приложения.
    5. Повторить для всех Барьеров на Въезд
  • Добавить переход Сессии в состояние На парковке при пересечении Въездов:
    1. Барьер: Въезд
    2. Зона: На парковке
    3. повторить для всех Барьеров на Въезд
  • Добавить доступные Выезды в состоянии сессии На парковке:
    1. Зона: На парковке
    2. Барьер: Выезд
    3. Название кнопки: Выехать (для отображения в сторонних мобильных приложениях)
    4. повторить для всех Барьеров на Выезд
  • Добавить доступы на открытие Дверей, если доступ на территорию ограничен:
    1. Зона: На парковке
    2. Барьер: Дверь
    3. Название кнопки: Открыть дверь (для отображения в сторонних мобильных приложениях)
    4. повторить для всех Барьеров типа Дверь
  • Добавить переход Сессии в состояние Вне парковки после пересечения Выездов:
    1. Барьер: Выезд
    2. Зона: Вне парковки
    3. повторить для всех Барьеров на Выезд

После добавления всех переходов вы увидите графический сценарий парковочной сессии и доступы к Барьерам:

  • Серые элементы – состояния сессий, в которых находится клиент.
  • Цветные элементы – барьеры, с которыми может взаимодействовать клиент

В Р360 может быть добавлено любое количество Барьеров на Въезд и Выезд, а также промежуточные для пересечения транзитных зон (Состояние На территории).

3. Подключение контроллеров

P360 поддерживает настройку интеграции из Личного кабинета с различными контроллерами управления автоматикой, вот некоторые из них:

  • KernelChip серии Laurent – сетевые контроллеры с богатейшим набором аппаратной периферии для управления реле и мониторинга / измерения различных датчиков и параметров по сети.
  • CAME Connect – P360 интегрирована с CAME Connect по API. CAME Connect позволяет удаленно управлять шлагбаумами и воротами, подключенным к шлюзам CAME RGSM001S (GSM) или CAME 806SA-0140 (WiFi), а также считывать сигнал с IN-портов.
  • GSM-реле – управление шлагбаумами и воротами через звонок на подключенный GSM-контроллер, такой как Pal-ESRTU5024 и др.
  • Камеры с распознаванием госномеров – интеграция для доступа по госномерам для камер от HikVision, BEWARD, ZKTeco, Flussonic, Dahue. P360 получает фото и госномера с APNR-камер и дополнительно перепроверяет их в облаке.

Подключение CAME Connect

    • Имя пользователя – пользовательский логин для учетной записи CAME Connect. Мы рекомендуем создавать техническую учетную запись, так как ее можно передать владельцам парковки, а также считывать сигналы с IN-портов модуля RGSM.
    • Пароль – пароль для учетной записи CAME Connect.
    • Нажмите кнопку Добавить.

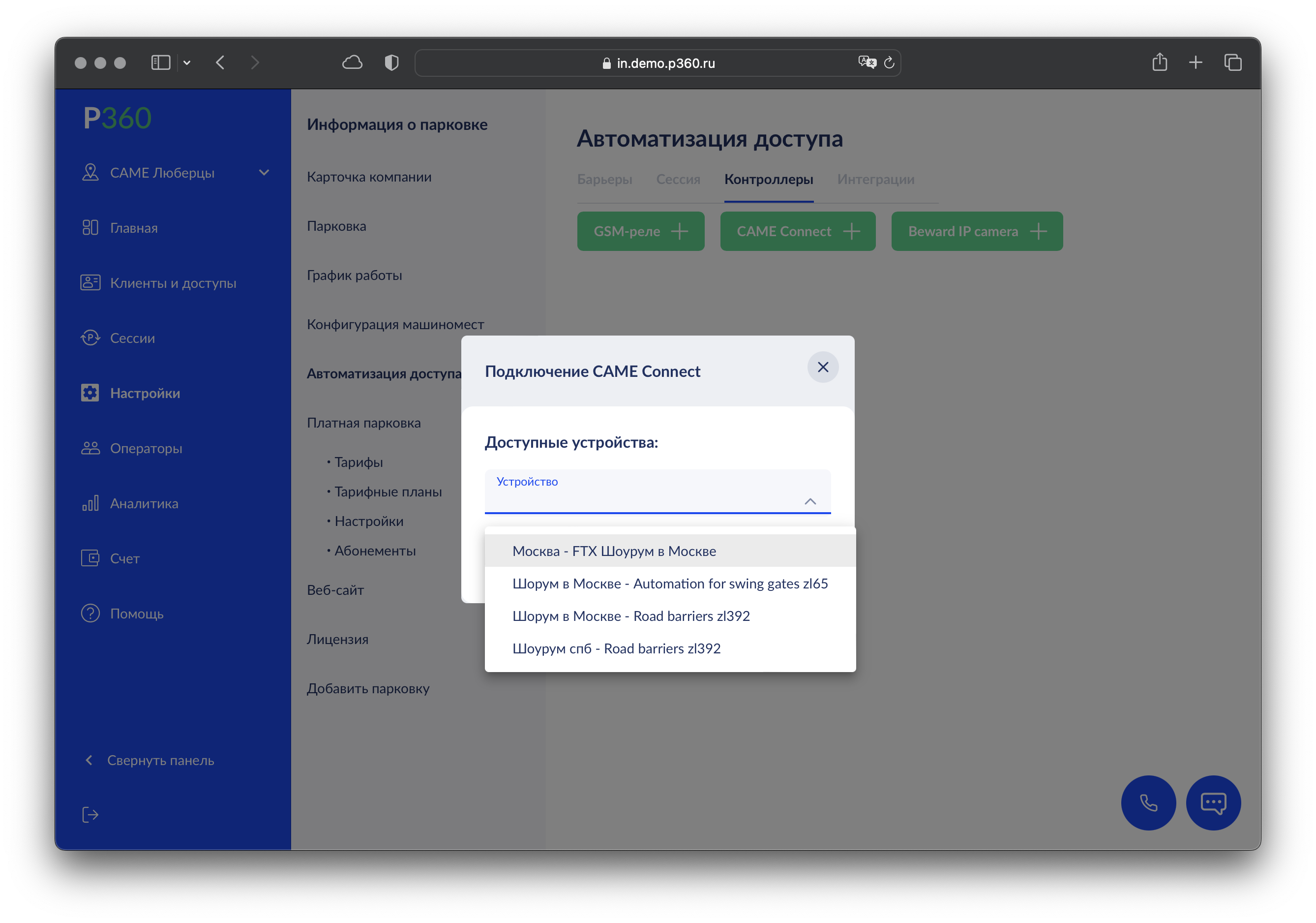

Выберите Устройства из доступных пользователю, которые управляют автоматикой на текущей парковке.

Screenshot 2023-08-29 at 16.20.40.png

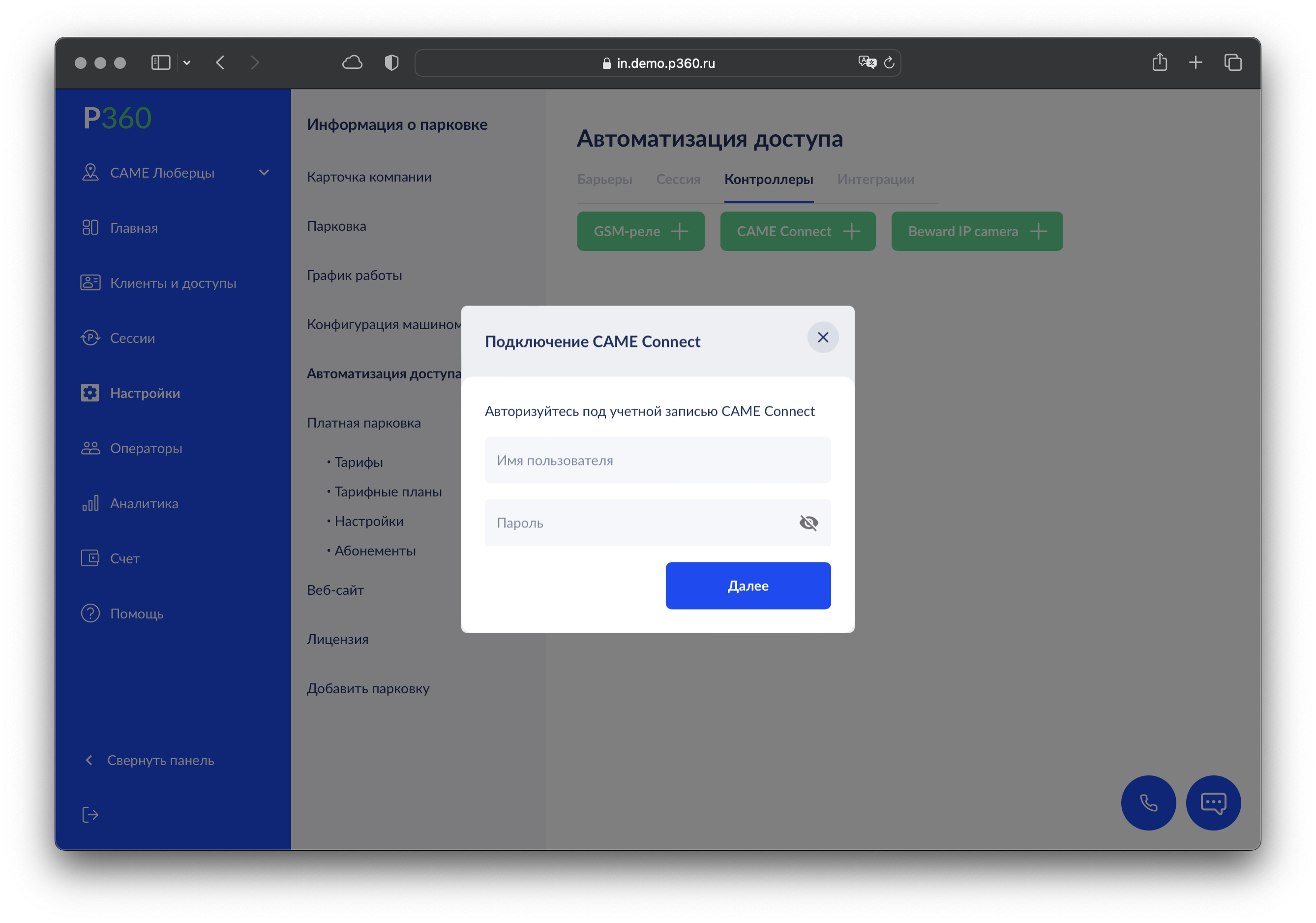

Нажмите на кнопку CAME Connect + и введите логин/пароль:

Screenshot 2023-08-29 at 16.20.24.png

В случае успешной авторизации будет отображен список устройств, привязанных к введенной учетной записи CAME Connect.

Подключение GSM-реле

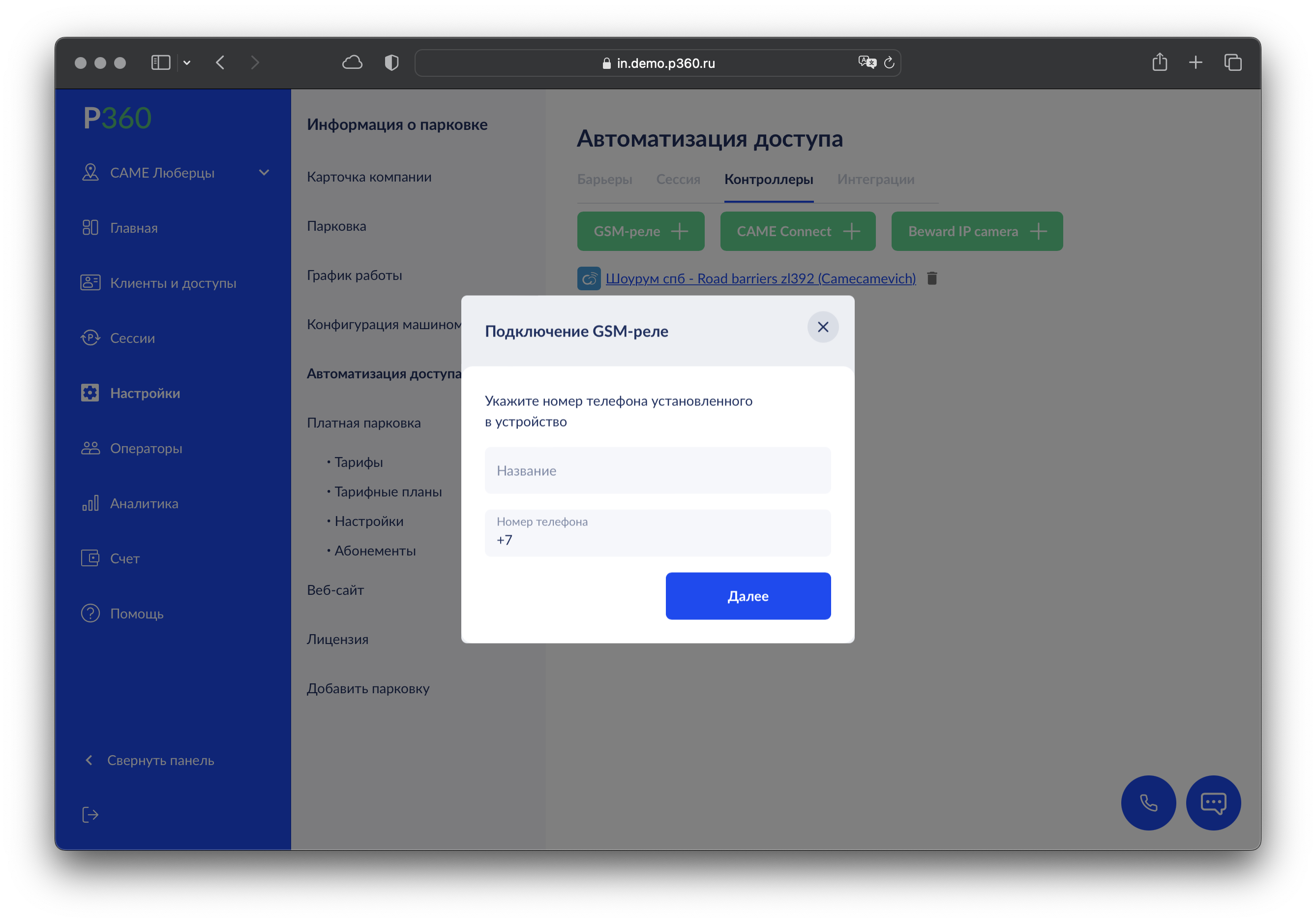

Screenshot 2023-08-29 at 16.24.01.png

Нажмите на кнопку GSM-реле + и заполните форму:

  • Название – описание устройства.
  • Номер телефона – мобильный номер телефона, который установлен в GSM-реле.

Нажмите кнопку Далее – будет показан экран с номером телефона, который необходимо добавить в белый список вашего GSM-реле. С этого номера будут приходить звонки от P360. Нажмите кнопку Протестировать, после этого будет совершен звонок от P360, и устройство должно открыться.

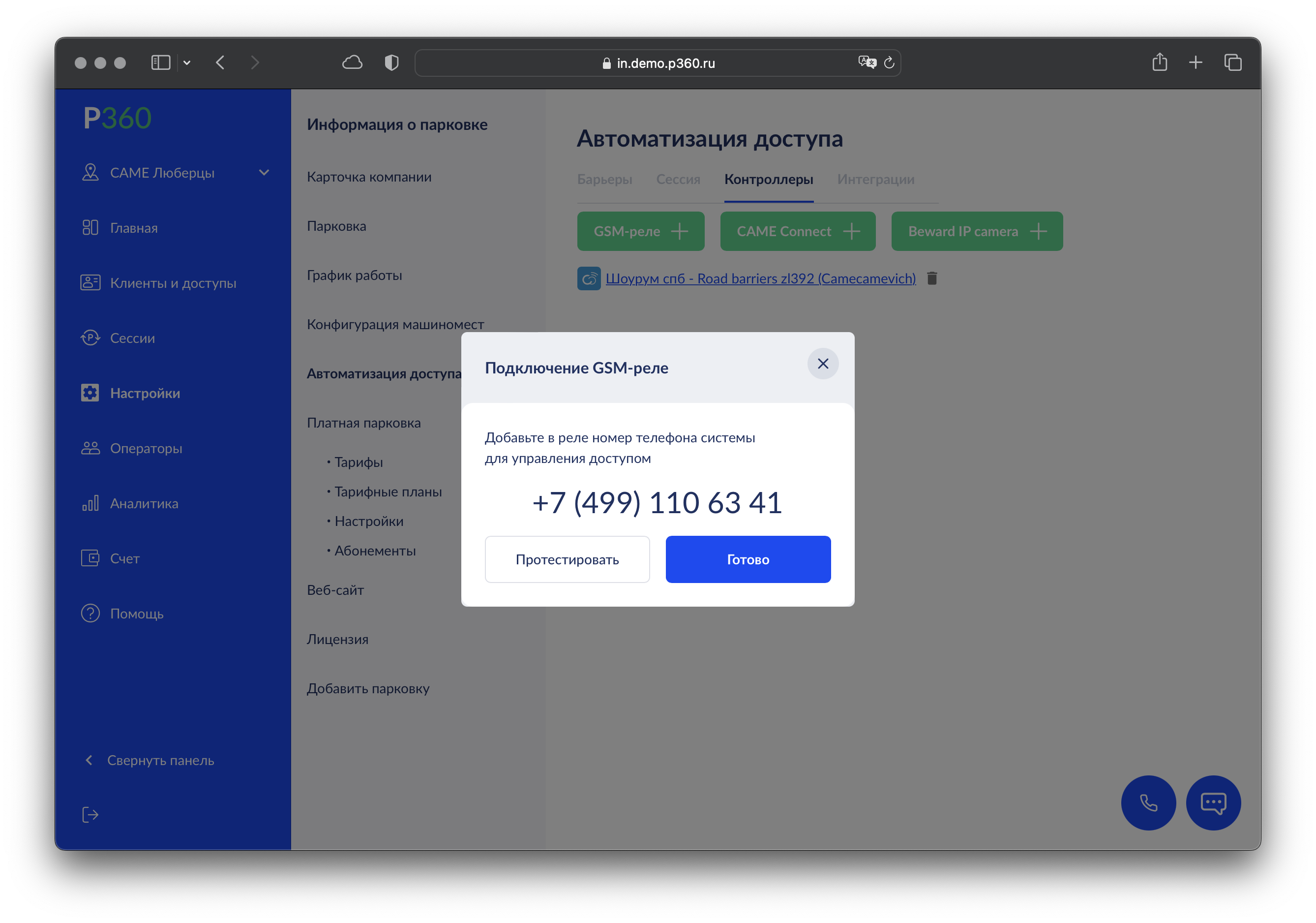

Screenshot 2023-08-29 at 16.24.48.png
  • Если устройство открылось – нажимайте Да, на этом конфигурация завершена.
  • Если устройство не открылось – нажимайте Нет, проверьте, что все правильно сконфигурировано, и повторите тестирование.

Подключение камер Beward

Нажмите на кнопку Beward IP camera+ и заполните форму:

  • Хост – домен или ip-адрес камеры, по которому она доступна через интернет. Формат: http://host:port
  • Логин – логин для доступа к камере
  • Пароль – пароль для доступа к камере
  • RTSP порт – порт для доступа к потоковому видео

Нажмите на кнопку Проверить. В случае успешного подключения будет отображена картинка с камеры.

После нажатия кнопки Сохранить вы увидите экран с настройками, которые нужно внести в камеру в настройках уведомления о распознавании автомобильного номера:

  • Протокол – https://
  • Адрес – адрес системы P360
  • Запрос
  • Метод
  • HTTP-Уведомление

Внесите данные настройки в камеру и нажмите на кнопку Готово.

4. Настройка интеграции

В данном разделе происходит связка ранее добавленных Барьеров и Контроллеров.

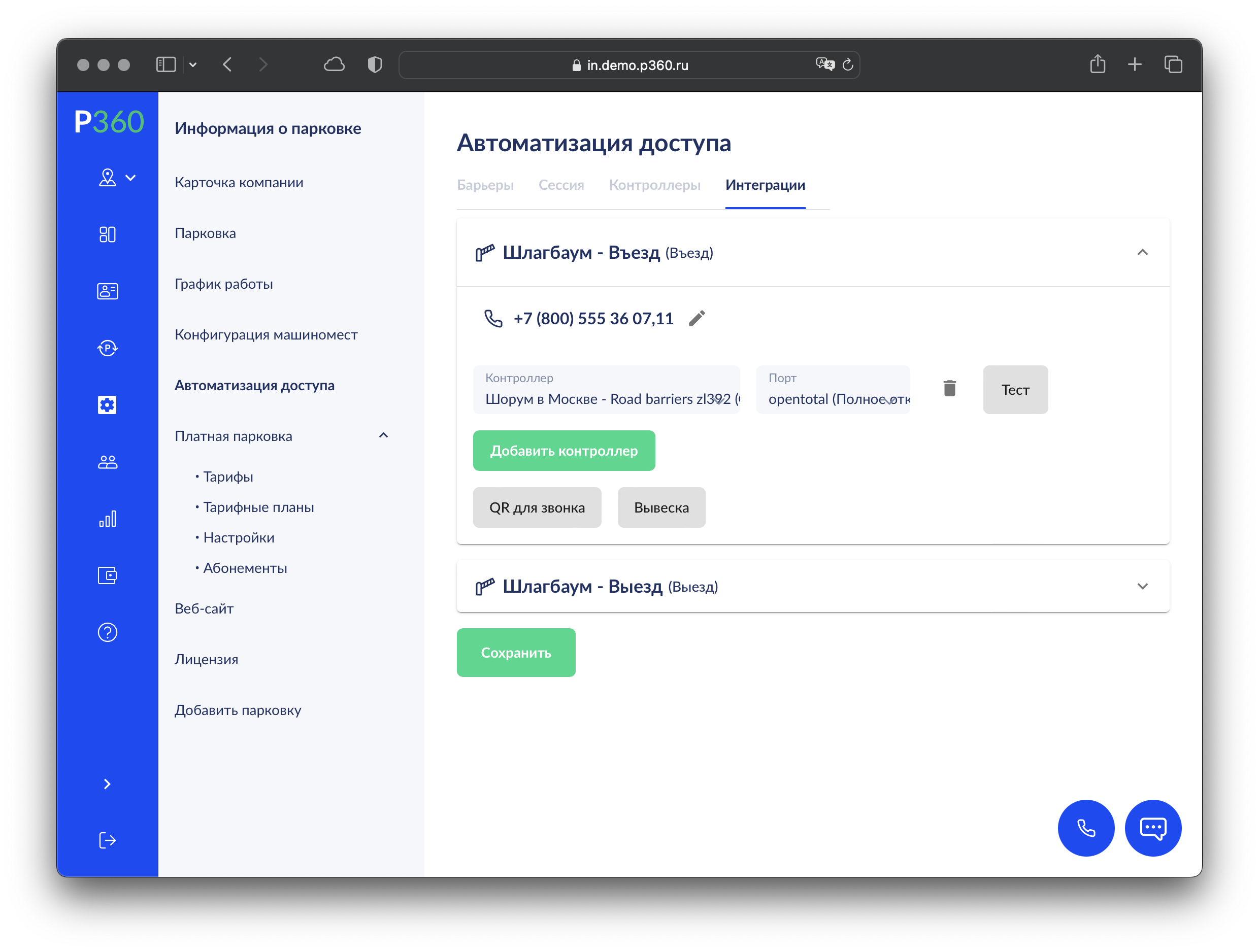

Screenshot 2023-08-29 at 16.30.31.png

На экране Настроек интеграции отображаются все добавленные Барьеры. Для каждого из них доступны следующие возможности:

  1. Виртуальный номер и добавочный код (с возможностью смены) для открытия его по звонку.
  2. Связь с 1 и более контроллерами, которые управляют открытием Барьера с возможностью протестировать интеграцию.
  3. QR-код, который кодирует номер телефона. При наведении на этот код камеры смартфона, он предложит позвонить на него.
  4. Вывеска – текстовая инструкция + QR-код для звонка для печати.

5. Привязка контроллера к проезду

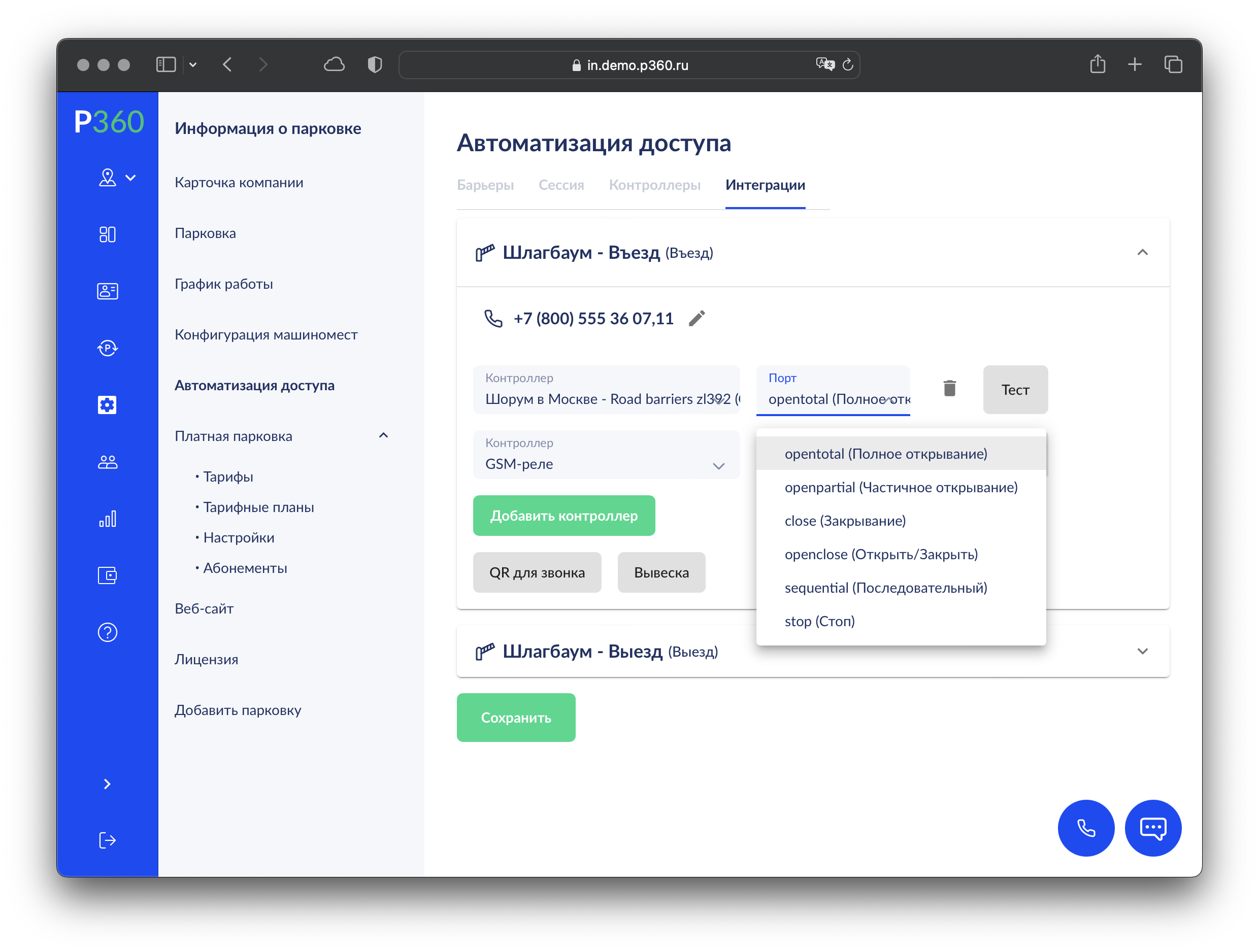

Screenshot 2023-08-29 at 16.35.33.png

Чтобы автоматизировать открытие Барьера, необходимо выбрать из выпадающего списка связанный с ним Контроллер и Порт, управляющий Барьером на открытие (либо #1 для GSM-интеграции).

Если к Барьеру подключено несколько устройств для надежности, их можно привязать все.

На этом настройка автоматизации доступа в P360 завершена, и можно приступать к другим настройкам.

6. Считывание сигналов с тревожных портов

Если в вашем контроллере есть тревожные входы и P360 умеет их читать, а к ним подключены сенсоры присутствия (например фотоэлементы, петли и т.п.), то возможно добавить Дополнительное условие проверки на въезд и выезд на наличие автомобиля с нужной стороны.

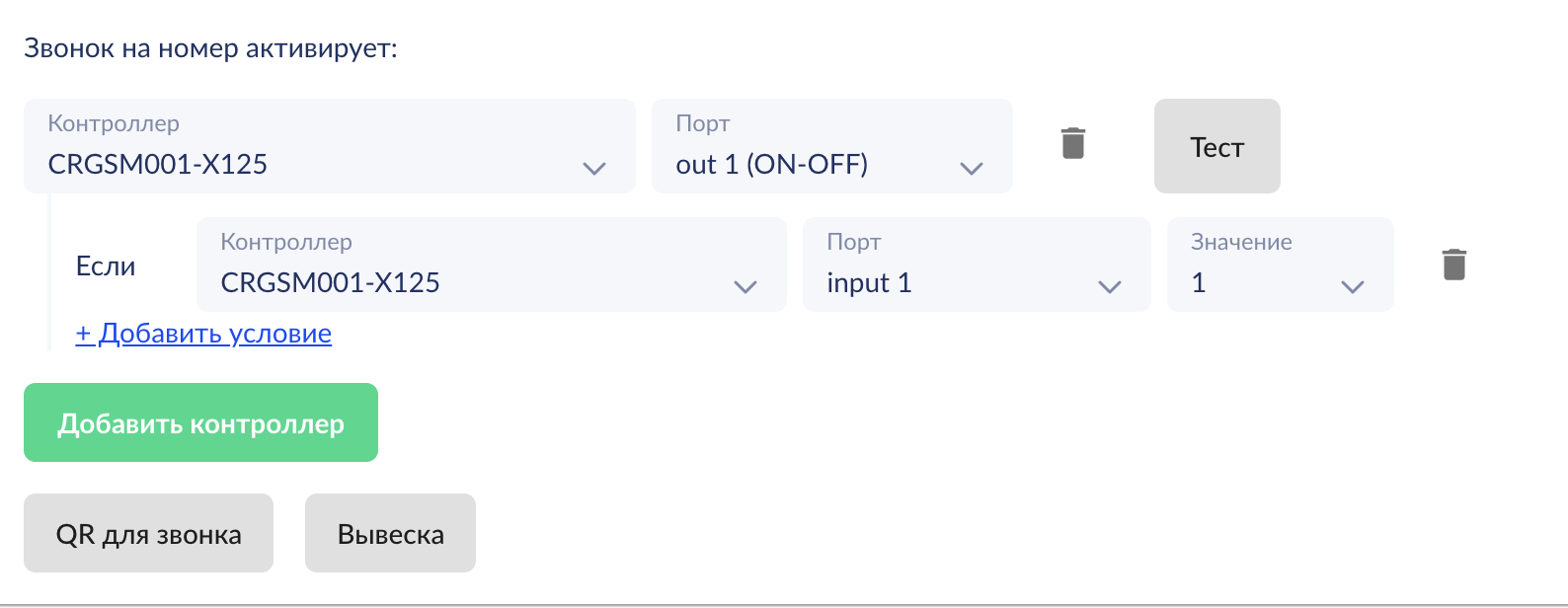

Для этого при настройках въезда и выезда укажите целевой сигнал с порта как показано на изображении:

Screenshot 2023-10-28 at 22.45.40.png
